安い空気清浄機を魔改造してプラズマクラスター25000搭載空気清浄機へ・・・。

先日、古いSHARPの空気清浄機のプラズマクラスターユニットが動いていないようなので、せっかくだから7000から25000へ交換しました。



その経験を活かし、TWINBIRD製の安い空気清浄機(一応マイナスイオン発生機付き)をプラズマクラスタ-25000搭載機へ魔改造してみました。



1) 準備するもの

 安い空気清浄機、プラズマクラスター25000ユニット、電子工作の道具



f:id:naota717:20210724235745j:plain

安い空気清浄機

f:id:naota717:20210724235806j:plain

プラズマクラスター25000ユニット


 2)安い空気清浄機の分解

 まず裏ブタを開けて中身を確認します。今回、右上のマイナスイオンユニットを魔改造します。

f:id:naota717:20210725000018j:plain

右上がマイナスイオンユニット

 これが既存のマイナスイオンユニット

f:id:naota717:20210725000202j:plain

ここからマイナスイオンが・・・

 マイナスイオンユニットを拡大してみます。

f:id:naota717:20210725000317j:plain

左下の針の先端がイオン発生部(だと思う)

f:id:naota717:20210725000409j:plain

どうやらAC100Vで動いている様子・・・

 次に、プラズマクラスターユニットを分解。

f:id:naota717:20210725000502j:plain

元の姿(プラズマクラスター25000ですって)

f:id:naota717:20210725000536j:plain

こちらは5Vで動作します(右側の青線が+です)

3)プラズマクラスターユニットが5V動作であるので、どこかから5Vを引っ張ってこなければなりません。電子回路基板があるので5Vが取れそうな箇所を探してみます。

f:id:naota717:20210725000827j:plain

DIPタイプのICがあり、おそらく5Vで動いているとおもわれます。

4)ICのデータシートを確認すると、5番ピンがVss、14番ピンがVddであることがわかりました。テスターで当たると5Vが出ていました。

f:id:naota717:20210725001045j:plain

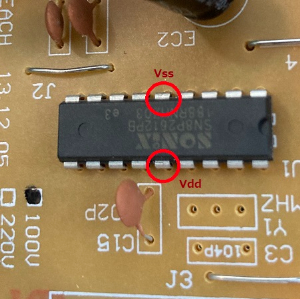

赤丸の箇所がVddとVssのようです

5)基板の裏面で配線を引き出すのに適切な個所を探します。半田付けするのでICの足は避けて近辺の大きいランドを探します。

f:id:naota717:20210725001250j:plain

Vdd、Vssの引き出し箇所

6)基板裏面から配線を引き出し、元通りに基盤を戻します。

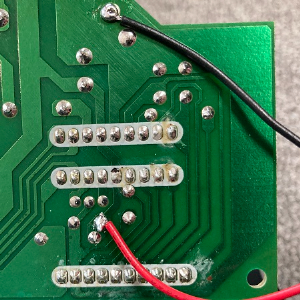

f:id:naota717:20210725001640j:plain

赤黒の配線で引き出します

7)次はプラズマクラスターユニット側の改造です。コネクタを外し、基板から引き出した赤線、黒線を半田付けし、熱収縮チューブで絶縁します。

f:id:naota717:20210725002005j:plain

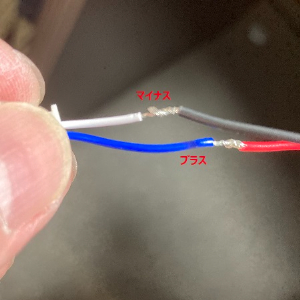

+と-を間違えないように半田付け

f:id:naota717:20210725002103j:plain

電流は小さいですが、電源を常時ONで使用するため、念入りに絶縁します。

8)次に、ユニットを取り付けるスペースを確保します。既存のマイナスイオンユニットを外し、プラズマクラスターユニットのサイズに合わせて加工します。

f:id:naota717:20210725002338j:plain

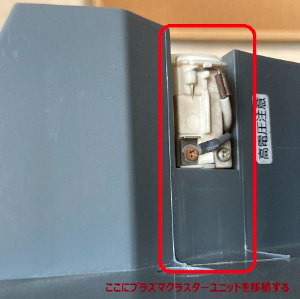

加工が必要です

f:id:naota717:20210725002400j:plain

ナイフとやすりで加工します

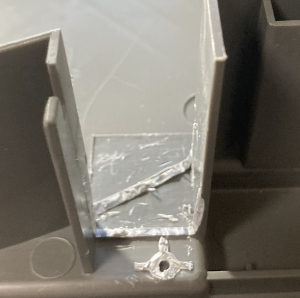

f:id:naota717:20210725002426j:plain

見えないところなのでやすり掛けは適当で・・・。

9)プラズマクラスターユニットの幅に合わせて仕切りをつけたいのですが、手ごろなプラ板がなく、余っていたプリント基板をカットして貼り付けます

貼り付けは、瞬間接着剤+UV硬化接着剤で万全です。

f:id:naota717:20210725002644j:plain

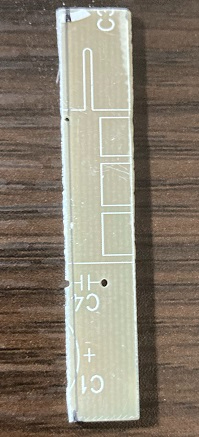

プリント基板を寸法に合わせてカット

f:id:naota717:20210725002705j:plain

初めてUV硬化接着剤を使用しましたが、頼もしい接着力です。

10)加工した隙間にプラズマクラスターユニットを設置。ピッタリです。

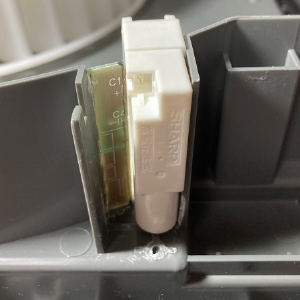

f:id:naota717:20210725002847j:plain

接着剤なしでも固定されています

11)さあ、配線です。

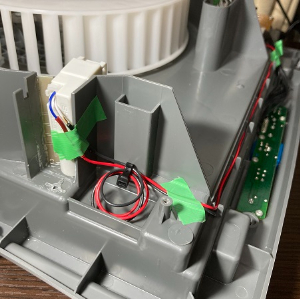

f:id:naota717:20210725002927j:plain

少し配線が長かった・・・

12)裏ブタをはめる前に試運転です。電源ONでかすかにジーという音が聞こえたのでプラズマクラスターイオンが出ているのでしょう。



ここまで魔改造をしてきて、初めて気づいたこと・・・。



電源OFFにしてもプラズマクラスターイオンが出ている音が鳴りやまない。そうか、電源スイッチがモメンタリーのタクトスイッチであるので、電源スイッチの制御もICが行っている=ICの電源は常時ONということを忘れていた。

まあ、家では空気清浄機は常時つけっぱなしなのであまり影響はないかと思われます。時間があればトグルスイッチでもつけてみて、また完成画像をアップロードします。

以上が安い空気清浄機にプラズマクラスター25000を搭載する魔改造でした。
